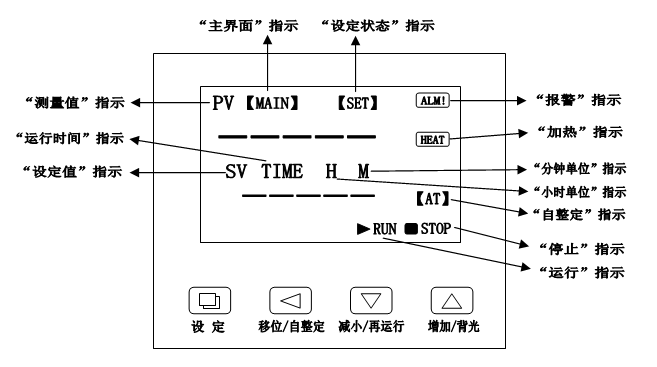

一、控温仪表面板示意图：
1、PC-C6000型指示灯定义:
﹙1﹚【MAIN】指示灯：在正常工作状态（非设定状态）此灯点亮，反之熄灭；
﹙2﹚【SET】指示灯：在设定状态下此灯点亮，反之熄灭；
﹙3﹚【RUN】指示灯：在定时结束时此灯熄灭，反之常亮；
﹙4﹚【STOP】指示灯：在定时结束时此灯点亮，反之熄灭；
﹙5﹚【AT】指示灯：在运行系统自整定程序时此灯闪烁，反之熄灭；
﹙6﹚【ALM】指示灯：有温度上偏差报警或温度测量异常时此灯点亮，有温度下偏差报警时此灯闪烁，正常工作状态下此灯熄灭；
﹙7﹚【HEAT】指示灯：加热有输出时此灯点亮，反之熄灭。
2、操作及使用方法：
﹙1﹚仪表上电，显示窗上排显示“分度号和仪表型号”，下排显示“版本号”约2秒后进入到正常显示状态。
温度及时间的参看与设定
若无定时功能：
点击“设定”键，进入到温度设定状态，显示窗上排显示提示符“SP”，下排显示温度设定值，可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存。
若有定时功能
点击“设定”键，进入到温度设定状态，显示窗上排显示提示符“SP”，下排显示温度设定值，修改方法同上；再点击“设定”键，进入到时间设定状态，显示窗上排显示提示符“ST”，下排显示时间设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存。
当时间设为“0”时，表示没有定时功能，仪表连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗口下排显示运行时间，“表示符”点亮，开始计时时，“表示符”闪烁，计时时间到，运行结束，显示窗下排显示“End”，蜂鸣器断续鸣叫EST秒（详见内部参数表-2）后停止鸣叫。定时运行结束后，长按“减小”键3秒可重新启动运行。
温度测量值异常报警
若显示窗上排显示“----”，表示温度传感器故障或温度超过测量范围或仪表本身故障，仪表自动断开加热输出，蜂鸣器连续鸣叫，报警d常亮，请仔细检查温度传感器及其接线。
上偏差超温报警时，蜂鸣器嘀、嘀声鸣叫，“ALM”报警d常亮，断开加热输出；下偏差超温报警时，蜂鸣器嘀、嘀声鸣叫，“ALM”报警灯闪烁；若由于改变温度设定值而产生超温报警，“ALM”报警d点亮，但蜂鸣器不鸣叫。
当蜂鸣器鸣叫时可按任意键消音。
“移位”键：在设定状态点击此键可使设定值移位闪烁修改；在正常显示状态下，长按此键6秒可进入到温度自整定选择状态。
“减小”键：在设定状态点击此键可使设定值递减，长按此键可使设定值连续递减；在正常显示显示状态下，当定时运行结束后，长按此键3秒可重新启动运行。
“增加”键：在设定状态点击此键可使设定值递加，长按此键可使设定值连续递加；在正常显示状态下，对于PC-C6000型仪表，点击此键可开关液晶屏背光灯。
﹙3﹚系统自整定：
当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充分考虑此因素。
在非设定状态下长按“移位”键6秒后进入到系统自整定选择状态，上排显示自整定提示符“AT”，下排显示“oFF”，可点击“增加”或“减小”键选择显示“on”或“oFF”，在显示“on”时，点击“设定”键，仪表进入到系统自整定状态，【AT】指示灯闪烁，自整定完成后，【AT】指示灯停止闪烁，控制器会得到一组更佳的PID参数，参数值自动保存。在系统自整定过程中长按“移位”键6秒后可中止自整定程序。
在系统自整定过程中若有上偏差超温报警，“ALM”报警d不亮，蜂鸣器也不鸣叫，但加热报警继电器会自动断开。在系统自整定过程中“设定”键无效。在系统自整定过程中无论是否有恒温时间设定，控制器显示窗下排总是显示温度设定值。
从以上可以看出“pv”字母是代表测量值，“sv” 字母是代表设定值。
