DZF系列真空干燥箱使用说明书
更新时间:2021-03-10 点击:270

DZF系列真空干燥箱使用说明书

二、适用范围

DZF系列真空干燥箱供厂矿企业、大专院校、科研及各类实验室等在真空条件下对物品进行干燥、加热处理。在真空条件下对物品进行加温干燥具有以下几个优点:可降低干燥温度(压力低、温度低)。

避免一些物品加温氧化,无尘粒破坏。避免加温空气杀死生物细胞。

三、DZF系列真空干燥箱技术指标



DZF-6021

DZF-6020

DZF-6030

DZF-6030

DZF-6050B

6050

6053

DZF-6051

DZF-6090

DZF-6210

电源电压

AC220V    50Hz

AC380V    50Hz

控温范围

RT+10200

RT+10250

RT+1065

RT+10         250

RT+10200

RT+10250

恒温

波动度

±1.0

真空度

133Pa

额定功率(W)

450

450

350

450

1450

2400

3600

内胆尺寸

(mm)

300×300×275

320×320×300

415×370×345

450×450×450

560×600×640

外形尺寸

(mm)

605×490×450

630×510×490

730×560×550

615×660×1400

720×805×1680

搁板(Pcs)

1

2/3

2

可移动

3

可移动

内胆材质

冷轧板

不锈钢(1Cr18Ni9Ti)

冷轧板

不锈钢(1Cr18Ni9Ti)

表中技术参数均在环境温度25℃,相对湿度不大于85%,真空度不小于0.1Mpa的条件下,用精确度为±0.1℃的水银温度计测得,温度计的水银头必须与箱内搁板表面接触良好。

四、DZF系列真空干燥箱结构及工作原理

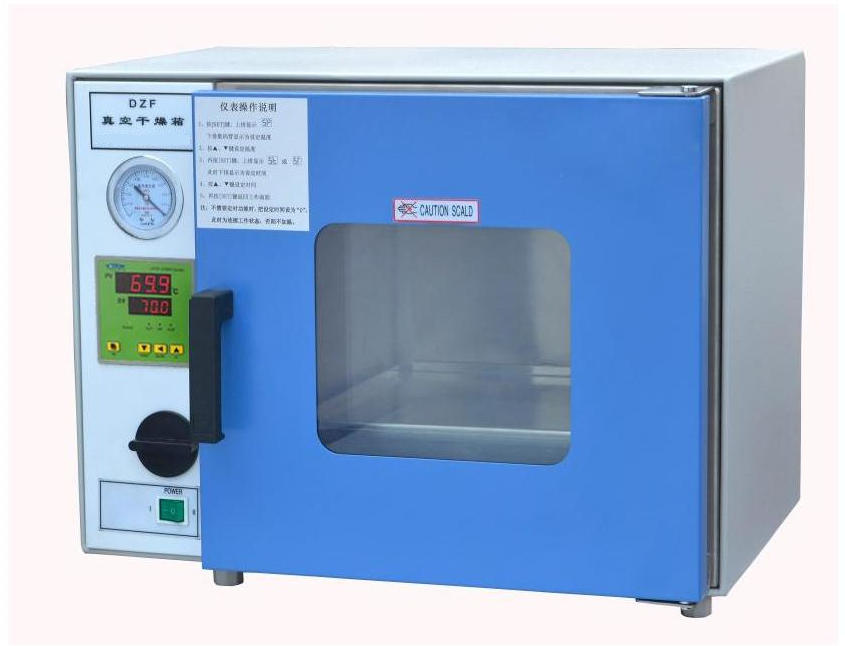

DZF6000系列真空干燥箱除60906210型为立式,其余均为台式结构。真空箱由箱体、内胆,抽真空系统及控温系统等四部分组成。

箱体采用优质薄板制成,表面喷塑处理,色彩鲜艳。内胆由一般镀锌钢板或不锈钢钢板制成。内腔形状为半圆弧内角的方形。内外箱间充填超细玻璃棉作隔热材料;箱门中间采用双层玻璃的结构,便于观察箱内被干燥处理物品;在箱门内侧装有一块加厚钢化玻璃,同时采用长柱形门扣,这样利用调节门扣和钢化玻璃的间距,使箱门在关上后能紧压橡胶密封圈,以保证抽真空度时不漏气。(注意:橡胶密封圈不耐油!)抽真空系统由真空泵、真空表及真空阀(60906210型用电磁阀代替真空阀)、放气阀等组成。根据用户的需求,可增配干燥过滤罐(器)或进气阀等,6090型和6210型随机附赠真空泵其他型号真空箱的真空泵属选配件。(用户自配真空泵的抽气速率指标不能小于2L/S)控温系统由传感器(Pt100铂电阻)、控温仪、加热器等组成,当控温仪接受传感器输出电阻信号(0℃时为100Ω,0.3Ω/℃)后,在PV屏显示工作室内测量实际温度,当输入信号小于设定值时,功率管(双向可控硅)导通,使加热器获得足够的电功率产生热量。反之,功率管无电功率输出加热器不加热。温控仪具有PID调节输出特性,电功率输出大小可调,测量温度的误差校正,定时控制等功能及超温有灯光及自动切断的安全偏差报警功能。本系列产品除6030B6050B型采用内胆捆绑加热外,其他型号的加热器均安装在搁板内,其中60906210型各层搁板的温度单独由二个和三个控温仪控制。

五、温度控制器操作方法

仪表面板指示按键定义:

1.“设定”键:可设定或参看温度、时间及其相关参数。

2.“”移位 / 自整定键:在非设定状态长按此键6秒可进入或退出系统自整定;在设定状态点击此键可使设定值移位闪烁修改。

3.“”减小 / 再运行键:在非设定状态,当运行结束后, 长按此键3秒可重新启动运行; 在设定状态点击此键可使设定值递减,长按此键可使设定值连续递减。

4.“”增加 / 背光键:在非设定状态点击此键可使液晶屏背光点亮或熄灭; 在设定状态点击此键可使设定值递加, 长按此键可使设定值连续递加。

六、DZF系列真空干燥箱操作及使用方法

1.控制器上电,显示屏上排“分度号和版本号”,下排显示“Z大温度设定值”约3秒后进入到正常显示状态。

2.温度及恒温时间的参看与设定

1)若无恒温定时功能:

点击“设定”键,进入到温度设定状态,显示屏上排显示提示符“SP”,下排显示温度设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,退出此设定状态,修改的设定值自动保存。

2)若有恒温定时功能

点击“设定”键,进入到温度设定状态,显示屏上排显示提示符“SP”,下排显示温度设定值(先个位值闪烁),修改方法同上;再点击“设定”键,进入到恒温时间设定状态,显示屏上排显示提示符“ST”,下排显示恒温时间设定值(先个位值闪烁);再点击“设定”键,退出此设定状态,修改的设定值自动保存。

当恒温时间设为“0”时,表示没有定时功能,控制器连续运行,显示屏下排显示温度设定值;当设定时间不为“0”时,显示屏下排显示运行时间或温度设定值(参见七.内部参数表-2中的运行时间显示模式(参数ndt的值)),当显示运行时间时,“运行时间”字符点亮,等测量温度达到设定温度后,定时器开始计时,“运行时间”字符闪烁,计时时间到,运行结束,显示屏下排显示“End”,蜂鸣器嘀、嘀声鸣叫1分钟后停止鸣叫。运行结束后,长按“减小”键3秒可重新启动运行。

注:在计时过程中若增大温度设定值,则仪表从0开始重新计时,若减小温度设定值,仪表继续保持计时。

3.传感器异常报警

   若显示屏上排显示“---”,表示温度传感器故障或温度超过测量范围或控制器本身故障,控制器自动断开加热输出,蜂鸣器连续鸣叫,报警指示灯常亮,请仔细检查温度传感器及其接线。

4.上偏差超温报警时,蜂鸣器嘀、嘀声鸣叫,报警指示灯常亮;下偏差报警时,蜂鸣器嘀、嘀声鸣叫,报警指示灯闪烁,若由于改变温度设定值而产生超温报警,报警灯指示点亮,但蜂鸣器不鸣叫。

5.蜂鸣器鸣叫时可按任意键消音。

6.在设定状态下若1分钟之内无任何键按下,控制器会自动返回到正常显示状态。

系统自整定

当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲,用户在进行系统自整定前请充分考虑此因素。

在非设定状态下长按“移位/自整定”键6秒后进入到系统自整定程序,整定指示灯闪烁,自整定结束后该指示灯停止闪烁,控制器会得到一组更佳的系统PID参数,参数值自动保存。在系统自整定过程中长按“移位/自整定”键6秒后可中止自整定程序。

在系统自整定过程中若有上偏差超温报警,报警指示灯不亮,蜂鸣器也不鸣叫,但加热报警继电器会自动断开。在系统自整定过程中“设定”键无效。在系统自整定过程中无论是否有恒温时间设定,控制器显示窗下排总是显示温度设定值。

温度内部参数的参看与设定

长按设定键约3秒,显示屏上排显示密码提示符“Lc”,下排显示密码值,通过增加、减小和移位键,修改到所需的密码值。再点击设定键,若密码值不正确,控制器自动返回到正常显示状态,若密码值正确,则进入到温度内部参数设定状态,再点击设定键可以依次修改各个参数。再长按设定键3秒,可以退出此状态,参数值自动保存。
